部队全媒体语音通信和调度解决方案

















北京瑞光极远数码科技有限公司

201231








1.        ... 1

2.      系统方案... 1

2.1        光传输网络兼容接入... 2

2.2        E1线路多种接入方式... 2

2.3        语音线路多种接入方式... 3

3.      产品概述... 4

3.1        SDH多业务接入平台:IDM MSAP-CP. 4

3.2        SDH多业务接入平台:IDM MSTP155-16. 6

3.3        无线STM1微波设备:IDM WS20. 9

3.4        无线E1微波设备:IDM WS10. 10

3.5        有线无线综合调度网关设备IDM 60N.. 12






部队全媒体语音通信和调度解决方案



1.

随着通信技术的迅猛发展,语音通信有了更丰富的传输和接入方式,我公司推出的针对部队的全媒体语音通信和调度解决方案。实现将业务手段从简单的语音通信扩展到应急通讯、多媒体调度等更有针对性、更加稳定、迅速的通信业务上来,实现一个专门针对有应急、调度需求用户而开发的集光纤通信、无线、IP通信、E1等多种媒体通信的系统。

2.        系统方案

该方案融合了SDH光纤传输、无线微波、卫星、IPGSM以及E1等多种通信方式,实现在该系统上固定电话、手持对讲机、台式对讲终端、手机以及通信车等语音终端的接入,整个系统中无线通信为主要通信方式,光纤链路作为辅助传输方式实现重要节点之间的主干数据传输。

该系统集语音通话和调度功能于一体,满足部队对语音通信多信道、多终端、灵活组网的需求,其整体解决方案如下图1所示。

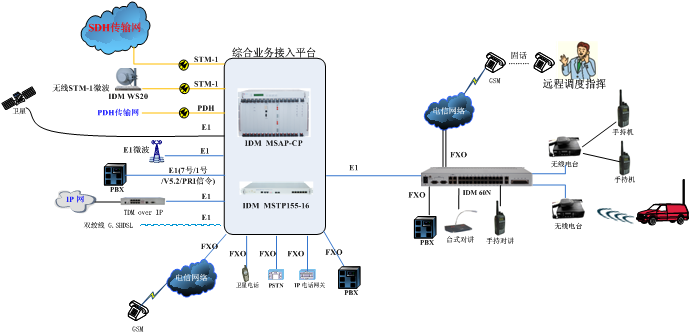

1 全媒体语音通信和调度解决方案示意图

上图所示方案中,基于我公司SDH光电一体化传输设备IDM MSAP-CP或者IDM MSTP155-16设备为基础组建整个系统,该系列一体化传输设备可提供STM-1光接口、PDH光接口、多个E1接口、以太网IP接口以及模拟中继FXO接口。同时配合使用我公司有无线通信调度网关设备IDM 60N,实现无线对讲和调度功能。

该系统提供了强大的网络接入方式,能够接入到各种通信网络中,体现了其优越的兼容性,该系统具有如下特点。

2.1  光传输网络兼容接入

该系统中心设备IDM MSAP-CPIDM MSTP155-16设备支持互备份的双STM-1光口,可接入到SDH光纤传输网或者通过SDH无线微波中继网络。

该系统2STM-1光口支持双线路冗余保护,能够提供安全的通信保障,提供了标准的通信接口,可以和当前主流的SDH设备对接,可方便的接入到已有的SDH传输网。

同时在光纤资源比较紧缺或者地理条件限制比较大的地方,可使用我公司推出的无线STM1设备,进行视距无线传输,具有很强的环境适应能力,典型应用如下图2所示。

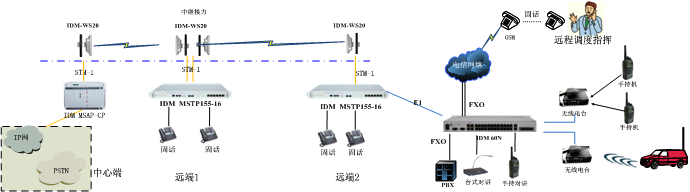

2 无线SDH微波传输方案示意图

同时该系列支持PDH光信号的接入,可以接入PDH光传输设备,实现多业务接入和传输。

2.2  E1线路多种接入方式

该系统中心设备IDM MSAP-CPIDM MSTP155-16设备提供了丰富的E1接口,可兼容接入到本地传输网络中。

该系列设备E1接口支持丰富的信令接入方式,包括7号信令、1号信令、V5.2信令和PRI信令,能够方便的接入到本地的PSTN网络,方便固话、GSM电话的接入。

可接入E1微波设备,进行视距无线传输,同时可以接入伪线路仿真设备,实现E1信号到IP网的接入,从而可通过IP网络传输语音业务。

支持卫星E1信号的接入以及在具备G.SHDSL传输线路的情况下,可使用双绞线接入E1业务。

E1线路作为传输线路,提供了对光线路上传输业务的备份保护作用,光线路出现故障可使用E1线路传输该设备上的语音和以太网等业务。其应用示意如下图3所示。

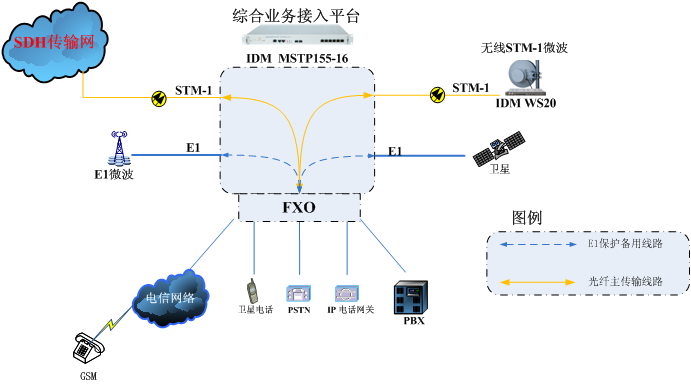

3 E1备用保护线路示意图

2.3  语音线路多种接入方式

该系统中中心设备IDM MSAP-CPIDM MSTP155-16以及无线调度网关设备IDM 60N、提供了丰富的64K接口,包括FXOFXSEM等接口,可接入到电信网络,接入GSM电话、也可接入卫星电话,也可通过模拟中继方式接入PSTN网络,可接入IP语音网关设备,实现与IP电话的通信。

该系统中通过E1线路接入IDM 60N设备,实现语音的远程互控和调度功能;同时IDM 60N设备可通过E1线路级联租网,扩大网络规模,增加系统客户容量,其组网方式如下图4所示。

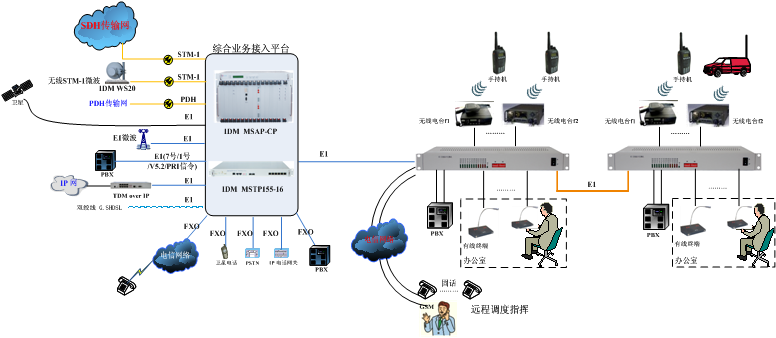

4 链网远程指挥调度应用示意图

该系统语音调度特点:

Ø  综合调度网关IDM 60N的各个电台频率可选,当接入SDH网络中的综合调度网管电台频率一致时,所有手持机可进行半双工通信;当电台频率不一致,手持机可分组进行半双工通信,但不影响外线和有线终端与手持机的通信,手持机的分组通信便于不同部门之间的调度;

Ø  当有外线通过电信网络打入进行远程调度时,SDH网络中的综合调度网管所连接的有线终端、手持机均可接收到语音信息,实现半双工通话;当外线讲话完毕后,有线终端与手持机可按键抢接讲话,进行全网通话。

Ø  每台综合调度网管最多可支持24个有线终端同时接入,有线终端可对全网手持机和有线终端进行半双工语音通信,便于领导在办公室进行远程指挥调度。

3.        产品概述

3.1  SDH多业务接入平台:IDM MSAP-CP

IDM MSAP-CP设备是北京瑞光极远数码科技有限公司推出的新一代基于SDH传输/接入的集中型设备,针对大用户接入进行了优化设计,提供多种业务的接入和传输。IDM MSAP-CP设备依据G.783建议所定义的功能模块进行设计,提供SDH设备所具有的对业务的完备的监视、接入、保护、网络管理功能,以及MSTP设备要求的以太网接入功能。

IDM MSAP-CP多业务接入平台为集中式机框结构,具有面向光口、业务盘、支路和路由的多种保护功能。设备可以根据实际需要组成环型、链型、星型等多种拓扑结构的通信网络,可广泛用于部队、消防、电力、银行等多领域的通信网。

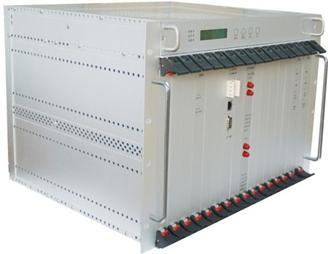

5 IDM MSAP-CP设备示意图

产品特性

u  19英寸7U标准机箱结构,易于安装;

u  采用插盘式结构设计,配置灵活,具有很大的升级空间;

u  SDHPDHPCMIPIPPBXTDM OVER IP功能于一体;

u  提供16个槽位,可根据业务配置多种业务盘:

u      E1-USER盘、ETH-USER盘、STM-4汇聚盘、CP-PD盘、千兆光交换盘、STM1-WG盘、MSCP-21/42E1盘、EOSEOP盘、64K-USER盘等,远端设备可提供E1接口、以太网接口、V.35/V.24接口、FXS/FXO接口以及热线电话接口等。

u  IDM MSAP-CPSDH/MSTP等光传输业务,可插入STM-16(2.5G) SDH传输盘2块,这两盘之间可以互备份、也可以单独工作。也可以插入全业务到中心交叉盘的STM-44块,其中可以两两互备份,作为汇聚盘使用,STM-4光传输盘作为用户支路盘时,可以插在12个用户盘位上。当然PDH盘和光猫盘也可以插在这些盘位上;

u  IDM MSAP-CPVC4交叉连接盘(G3ODXC)提供64VC4的交叉连接。同时支持双G3ODXC盘的互备份切换;

u  IDM MSAP-CP可以插入PCM业务接入盘,20多种PCM插卡可入插在PCM用户盘上。提供语音和数据类业务;

u  IDM MSAP-CP可与程控交换机的数字中继口/模拟中继口对接,支持V5.2、七号信令、一号信令以及PRI信令;

u  每块CP-PD盘提供四组PDH光接口,每个光接口可处理1个百兆以太网接口和5E1接口,其中E1接口可直接落在本地使用,也可交叉至汇聚盘E1-USER

u  支持同步设备定时源(SETS),可选跟踪光线路定时源或外同步输入,提供        外同步输出,并可根据故障或SSM自动处理定时源倒换;时钟源可以选择线路时钟、外时钟和自由振荡;

u  作为中心端使用时可与其它设备(MSTP/MSAP)组成冗余环网、相切环网等网络;

u  提供Ff网管接口,具有完善的网管功能,可在线实时进行监控;

u  提供RS-232串行控制接口,方便用户对网元的管理;

u  提供设备环境温度监控,并由现在实时温度控制风扇的开启和关闭。同时提供环境监控还能节省功耗;

应用示例一

JWSR]VCJ0Q[INE(4Y2HC46T

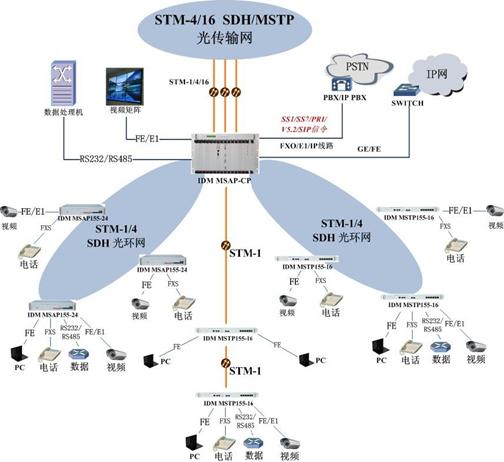

6 星型网络应用示意图

3.2  SDH多业务接入平台:IDM MSTP155-16

IDM MSTP155-16是以SDHEOS技术为核心,STM-1级别的多业务型SDH光传输系统,技术性能完全符合ITU-T标准。本设备为用户提供多种业务的接入和传输,提供AB两个155.52Mbps的光接口,最多可以提供1810M/100M以太网接口,16E1接口。具备ITU-T G.813标准的网元定时、VC-12交叉连接和通道保护功能。此外,IDM MSTP155-16还可作为分插复用器或终端复用器,用于组建点对点、点到多点的链型和环形传输网络。IDM MSTP155-16多业务接入平台可广泛应用于电信数据业务、电力、银行、公安、部队等部门公用电话网接入或专线信息传输。

MSTP155-16

7 IDM MSTP155-16设备前面板图

MSTP155-16

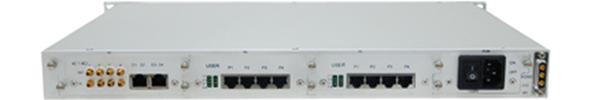

8 IDM MSTP155-16设备后面板图

产品特性

u  19英寸1U标准机箱结构,易于安装;

u  集成了SDHPDHIP接入功能于一体,满足用户远端大部分业务接入的需求;

u  提供STM-1光纤双光口冗余保护,同时支持E1线路作为业务承载备用线路,实现光口故障时把语音、以太网等业务切换到E1线路上传输;

u  支持3个业务槽位,可插入E1业务盘、FXS/FXO盘、V.24/V.35盘、以太网扩展卡、视频卡、通用业务盘,根据需求灵活配置;

u  该设备具有多种时钟模式,能够满足各种应用环境的时钟需求。包括本地晶振时钟、线路提取时钟、外部时钟2MBIT/2MHZ

u  完善的监控告警功能。面板指示灯可以显示具体告警状态,同时设备能够输出告警信息;

u  主机提供双光口或双电口的SDH接口,便于构成链网或冗余环式结构;

u  支持点对点、链形、环形组网方式,也可与集中型MSTP系统联合组网;

u  交叉容量为128×128 VC-12

u  在光口模式下可以提供FC/SFP光模块;

u  可以与任何标准SDH/MSTP设备的STM-1光接口对接;

u  DC-48VAC220V电源可选。

技术规格

光接口

接口类型

FC(可定制SC)

光纤模式

单模(可选多模)

/发速率

155M/155M

/发波长

1310nm/1550nm

发光功率

-15~-8dBm

接收灵敏度

优于-32dBm

传输距离

40Km,可选装远距离光模块实现更远距离的光纤传输。

E1接口

码速率

2048Kbps

码型

HDB3

标准协议

支持ITU-T G.703

阻抗

75Ω/120Ω

帧结构

PCM30/31

信令

随路信令

以太网

接口类型

RJ-45

传输速率

N×2.048MbpsN≤50

标准协议

支持IEEE802.3

工作方式

/半双工/自适应

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

10W

环境条件

工作温度

-15oC ~+50oC

相对湿度

0~95%(无凝结)

产品尺寸

长度×深度×高度

440×230×45(mm)

应用示例一   利用IDM MSTP155-16构成星型网

    IDM MSTP155-16设备通过光纤与集中型SDH设备组成星型网络,可以将远端的业务在中心端进行汇聚,便于中心端对远端进行统一监控和管理。

星型

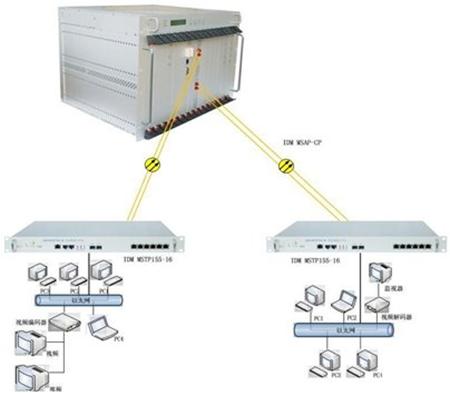

9利用IDM MSTP155-16构成星型网

应用示例二  利用IDM MSTP155-16 构成环网

利用多台IDM MSTP155-16设备组成环网,1+1通道保护机制能保证环网内各项数据和语音传输的实时性和准确性。

环形

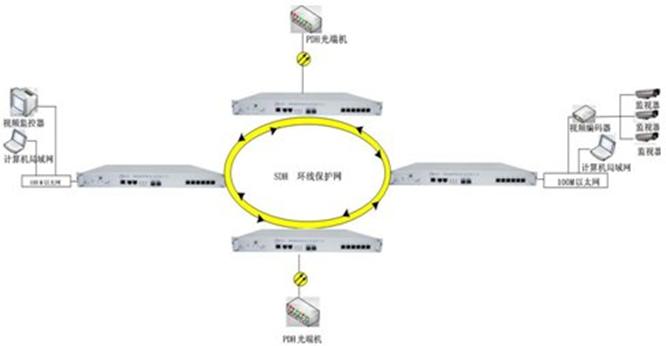

10利用IDM MSTP155-16构成环网

3.3  无线STM1微波设备:IDM WS20

IDM WS20,是由IDUODU和天线组成,支持STM-1光信号到5.8G/15G 微波信号的转换,15G微波设备支持2STM-1光接口,5.8G微波设备支持1STM-1光接口,可用于基站扩容、2G/3G基站复用、广电视频传输和骨干网建设工程。

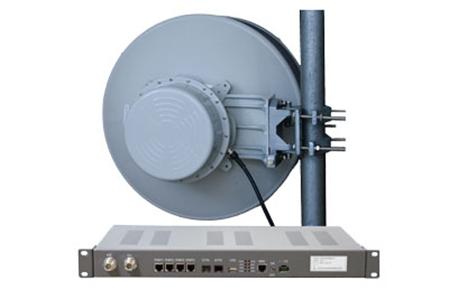

11 IDM WS20设备

主要特点:

u  LDPC编码;

u  频谱效率高;

u  ACM自适应编码调制;

u  支持1+1 FD/SD/HSB保护;

u  自动发信功率控制(ATPC)功能。

技术指标:

工作频段

5.8G/7G/8G/13G/15GHz

信道带宽

7MHz56MHz

发射功率

15dBm20dBm

调制方式

16/32/64/128/256QAM

接收灵敏度

-68dBm -90dBm

频率稳定度

±5ppm

功率控制

支持ATPC,控制范围20dB

中频输入/输出频率

350MHz/140MH

输入输出电平

0 ± 2dB

输入输出阻抗

50欧姆

AGC范围

> 50dB

接口速率

10Mbps500Mbps

接口类型

LC RJ45

光接口性能

符合ITU-T

电接口性能

符合ITU-T G.703

3.4  无线E1微波设备:IDM WS10

IDM WS10系列微波传输设备传输容量分为1xE14xE1E1+LAN16xE1等,提供G.703接口和RJ45(10Base-T)接口及两种接口的组合,每种设备均内置误码测试仪和可选的勤务电话,通过自带的数据通道,用户可以用来传输监控数据或网管数据,4xE1设备中内置了大容量存储芯片,记录了设备的各种历史操作、运行数据,便于工程安装、测试、维 护和对线路状况进行定量分析。

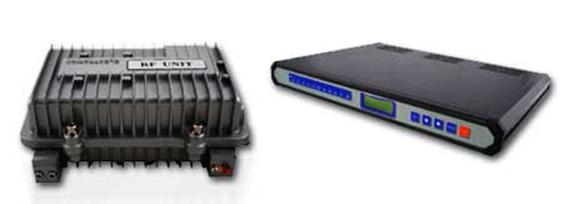

12 IDM WS10设备

RF单元技术指标:

 RF技术指标

 2.4 GHz

 输出功率

 ≤20dBm

 频率范围

 2400 to 2483.4 MHz

 信道带宽

 ≤20MHz(1~4E116E1)

 ≤33MHz(8E1)

 输出3阶交调

 <-26dBc

 临界接收电平(Pe=1×10-6)

 Pr≤-88dBm(1~4E1)

 Pr≤-85 dBm(8~16E1)

 额定接收电平

 -60dBm

 最大接收电平

 0dBm(无损伤)

 频率稳准度

 f/f≤5ppm(全温度范围)

 相位噪声

 <-85dBc(10KHz偏离)

 中频收/发频率

 70 MHz

 供电方式

 采用15V18V,中频电缆供电

 温度

 -30~+65

 连接器接口

 N型母口

IF单元技术指标:

 技术指标

 WSS-10/(1~16)×E1

 WSS-10/E1+LAN

 数据接口

 CEPT-1接口

 CEPT-1接口和10M/100M接口并存

 主信道数字容量

 (1~16)×E1

 (1~16)×E1

 调制方式

 CCK (1~8E1)

 16QAM(16E1)

 CCK  (1~8E1)

 16QAM (16E1)

 扩频方式

 直接序列扩频(DSSS)(1~8E1)

 直接序列扩频(DSSS)(1~8E1)

 前面板

 指示和告警 LEDs, 按键, 液晶模块

 指示和告警 LEDs, 按键, 液晶模块

 供电

 DC20V-60V AC220V

 DC20V-60V AC220V

 功耗

 28W(整套设备)

 28W(整套设备)

 温度

 -20 to + 55

 -20 to + 55

 重量

 2Kg

 2Kg

 尺寸(长××高)

 485×200×44mm(19”机架,1U)

 485×200×44mm(19”机架,1U)

 10M/100M 以太网接口

 物理接口



 使用RJ45

 协议标准



 IEEE802.3

 数据速率



 M×2.048 Mbps(M=1~16可设置)

 端口设置



 10M/100M自适应

 管理监控接口

 网管

 DB9母头@9.6Kbps

 DB9母头@9.6Kbps

 网管软件

 超级终端或专用网管软件可选

 超级终端或专用网管软件可选

 辅助业务

 在线误码率监测

 64Kbps实时显示并保存历史记录

 64Kbps实时显示并保存历史记录

 辅助功能

 辅助功能

 具有在线阅读历史记录、实时时钟、接收信号强度指示等功能

 G.703, CEPT-1接口

 物理接口

 DB37公头集成输出,配接8×CC3 75Ω电缆或120Ω双绞线(根据现场需要而定)

 电气性能

 75Ω非平衡或120Ω平衡可出厂设置

 75Ω非平衡或120Ω平衡可出厂设置

 数据速率

 (1~16)×2.048 Mbps

 (1~16)×2.048 Mbps

 线路编码

 HDB3

 HDB3

 MODEM 中频收/发送器

 /发中心频率

 70 MHz

 70 MHz

 输出功率

 0dBm±2dBm

 0dBm±2dBm

 输入功率

 (0~ -20)dBm

 (0~ -20)dBm

 输出/入阻抗

 50Ω

 50Ω

 输出/入连接器

 N型母口

 N型母口

3.5  有线无线综合调度网关设备IDM 60N

IDM-60N有线/无线综合调度网管是采用了PCMIP技术,语音压缩技术及声音检测技术通过有线转无线技术将有线信号以无线、广播的形式进行传输,实现有线通信到无线通信的转换,有效地解决了无线集群电台、有线终端、市话公网互联互通,为用户提供多种异构网络用户的接入能力,扩展了通信范围,有着较为广泛的应用。同时,该平台支持远距离无线通信距离,设备成本费用低,在军队应急指挥中起着通信调度指挥的作用,有着较好的市场前景。

111000

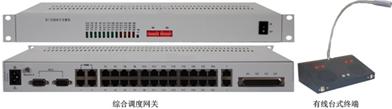

2-1 综合调度网管设备实物图

产品特性:

²  提供2~4路市话接口,为固定电话和手机提供到集群的远程拨入指挥/监听手段;

²  提供24路有线台式终端接口,在办公室用台式终端替代手持终端,减少电磁辐射;

²  提供2个无线电台接口,支持不同频率电台实时互通通信;

²  与终端控制器的传输距离,在双绞线上可达6km,可以实现远距离的控制;

²  提供4E1通道,可实现多台设备级联,组成链网或星型网;

²  支持异地远程联网,提供对所有数字终端的录音服务;

²  扩展性强,电台接口、电话接口及有线终端接口可扩展;

²  具有完善的网管功能,可在线实时监控;

²  19英寸1U标准机箱结构,易于安装。
